La fibra de carbono para refuerzo estructural ha transformado la forma en que se abordan las intervenciones de rehabilitación en edificios e infraestructuras. Ligera, resistente y de rápida aplicación, esta tecnología permite reforzar vigas, pilares, forjados y muros sin las interferencias ni los costes de los sistemas tradicionales. En este artículo explicamos qué es, cómo se aplica y en qué casos es la mejor opción.
Respuesta directa: La fibra de carbono para estructuras es un material compuesto (CFRP — Carbon Fiber Reinforced Polymer) formado por fibras de carbono embebidas en una matriz de resina epoxi. Aplicado en forma de laminados o tejidos sobre el elemento estructural, aumenta su capacidad resistente a flexión, cortante o compresión sin añadir prácticamente peso ni volumen.
¿Qué es la fibra de carbono estructural (CFRP)?
Los materiales compuestos de fibra de carbono (CFRP) son una familia de sistemas de refuerzo que combinan fibras de carbono de alta resistencia con resinas epoxi de adherencia estructural. El resultado es un material extremadamente ligero —con una densidad aproximada de 1,5 g/cm³ frente a los 7,85 g/cm³ del acero— y con una resistencia a la tracción que puede superar los 3.500 MPa, muy por encima del acero convencional.
En aplicaciones de ingeniería civil y rehabilitación de edificios, los sistemas CFRP se presentan en dos formatos principales: laminados rígidos (tiras precuradas de fibra unidireccional) y tejidos flexibles (mantas de fibra que se impregnan in situ con resina). Cada formato tiene sus indicaciones según el tipo de elemento a reforzar y la naturaleza de los esfuerzos.
¿Cuándo se utiliza fibra de carbono en refuerzo estructural?
La fibra de carbono es la solución de elección en situaciones donde se requiere aumentar la capacidad resistente de un elemento estructural existente con el mínimo impacto sobre el inmueble y su uso. Los casos más frecuentes son:
- Cambio de uso del edificio: cuando el nuevo uso impone cargas superiores a las previstas en el proyecto original (por ejemplo, transformar una oficina en archivo o añadir maquinaria pesada).
- Refuerzo de vigas y forjados con flecha excesiva: especialmente en edificios de los años 60–80 con viguetas de hormigón pretensado en mal estado.
- Refuerzo de pilares frente a esfuerzos sísmicos: el enzunchado con tejido CFRP mejora la ductilidad y la resistencia a esfuerzos horizontales.
- Reparación de elementos con pérdida de sección: corrosión de armaduras, carbonatación del hormigón o daños por impacto que han reducido la capacidad portante.
- Adecuación normativa: edificios que no cumplen los requisitos actuales del CTE o la EHE-08 y requieren intervención estructural sin obras mayores.
Tipos de sistemas de refuerzo con fibra de carbono
Laminados CFRP (tiras rígidas precuradas)

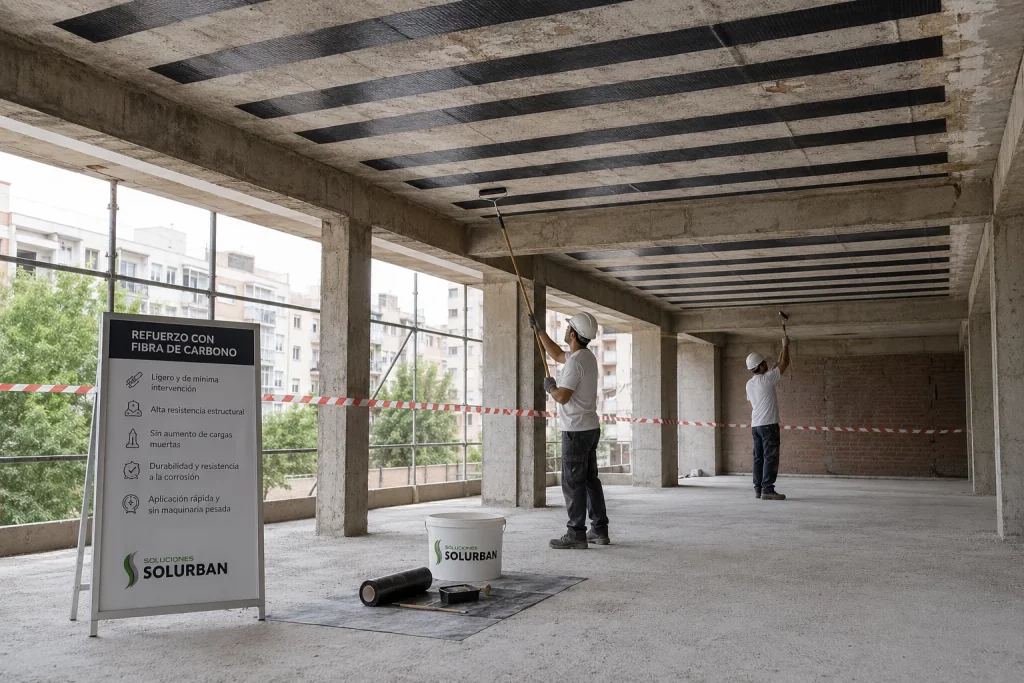

Son tiras de fibra de carbono unidireccional fabricadas en fábrica con resina epoxi ya curada. Se pegan con adhesivo estructural epoxi sobre la cara de tracción del elemento a reforzar (habitualmente el intrádos de vigas y forjados). Son la solución más rápida de aplicar y la que ofrece mayor control dimensional.
Tejidos CFRP (mantas de fibra impregnadas in situ)
Son tejidos de fibra de carbono sin resina que se aplican sobre el soporte con una imprimación epoxi y se impregnan en obra. Permiten adaptarse a geometrías complejas (pilares de sección circular, esquinas, zonas curvas) y son especialmente útiles en trabajos de enzunchado de pilares y refuerzo a cortante de vigas.
Sistemas NSM (Near Surface Mounted)
Consiste en insertar laminados de CFRP en ranuras practicadas en el recubrimiento del hormigón y sellarlas con resina epoxi. Es una técnica más invasiva pero que ofrece una mayor protección del refuerzo frente a daños mecánicos y temperaturas elevadas.
Proceso de aplicación de la fibra de carbono en estructuras
- Diagnóstico estructural: inspección del elemento, caracterización de los materiales existentes y determinación de la capacidad residual.
- Proyecto de refuerzo: cálculo justificativo firmado por técnico competente que determine el número de capas, la geometría del refuerzo y las comprobaciones ELS y ELU.
- Preparación del soporte: saneo del hormigón deteriorado, eliminación de elementos sueltos y tratamiento de armaduras corrodidas. La rugosidad del soporte debe garantizar una adherencia óptima.
- Aplicación del sistema CFRP: imprimación epoxi, pegado del laminado o impregnación del tejido según el sistema elegido.
- Protección y acabado: en algunos casos se aplica un recubrimiento de protección frente a impactos mecánicos o radiación UV.
- Control de calidad: ensayos de adherencia por arranque (pull-off), registro fotográfico y documentación técnica de la intervención.
Ventajas de la fibra de carbono frente a otros sistemas de refuerzo estructural
Comparada con los sistemas tradicionales de refuerzo (perfiles metálicos, recrecidos de hormigón), la fibra de carbono ofrece ventajas claras en la mayoría de escenarios:
- Peso mínimo: no añade carga permanente significativa al edificio, lo que es crítico cuando la cimentación tiene capacidad limitada.
- Rapidez de ejecución: una intervención típica en vigas de una planta puede completarse en uno o dos días, frente a semanas con sistemas metálicos.
- Sin reducción de espacio útil: el espesor del refuerzo es de pocos milímetros, invisible una vez acabado.
- Compatibilidad con el uso del inmueble: en la mayoría de casos no es necesario desalojar ni interrumpir la actividad.
- Durabilidad: inmune a la corrosión, con vida útil superior a 50 años en condiciones normales.
- Trazabilidad y certificación: todos los productos CFRP de aplicación estructural disponen de marcado CE y ETA (Evaluación Técnica Europea).
Normativa y certificación aplicable
El uso de sistemas CFRP en rehabilitación estructural en España está regulado por:
- EHE-08, Anejo 10: dedicado específicamente a los materiales compuestos de fibra para refuerzo de estructuras de hormigón.
- EN 1504-4: norma europea sobre adhesivos estructurales para reparación de hormigón.
- fib Bulletin 14 y 90: guías internacionales de diseño y control de calidad para refuerzos con FRP.
- ETA (European Technical Assessment): documento de idoneidad técnica europea específico de cada sistema comercial.
¿Estás valorando un refuerzo estructural con fibra de carbono? Consulta nuestro servicio de refuerzo y rehabilitación de estructuras o llámanos al 917 27 39 49.
Preguntas frecuentes sobre fibra de carbono en estructuras
¿La fibra de carbono sirve para cualquier tipo de estructura?
Los sistemas CFRP están diseñados principalmente para estructuras de hormigón armado y pretensado. También se utilizan en estructuras mixtas hormigón-acero y en algunos elementos de fábrica. Para estructuras metálicas puras o de madera existen soluciones específicas que deben evaluarse caso a caso.
¿Es visible el refuerzo con fibra de carbono una vez terminado?
Con un acabado adecuado, el refuerzo es prácticamente imperceptible. Los laminados y tejidos tienen un espesor de entre 1 y 5 mm, y pueden cubrirse con mortero, pintura o cualquier acabado decorativo sin comprometer su eficacia.
¿Necesito proyecto de ingeniero para reforzar con fibra de carbono?
Sí. Toda intervención en elementos estructurales requiere proyecto técnico firmado por arquitecto o ingeniero con cálculo justificativo. La empresa aplicadora puede ser distinta del proyectista, pero ambos deben tener experiencia acreditada con sistemas CFRP.
¿Qué ocurre si el soporte de hormigón está muy deteriorado?
Antes de aplicar el CFRP es imprescindible sanear el soporte: eliminar el hormigón carbonatado o contaminado, tratar las armaduras y reponer el recubrimiento con mortero de reparación estructural. Un soporte deficiente invalida el refuerzo, ya que la adherencia entre el CFRP y el hormigón es crítica para la transferencia de esfuerzos.
¿Cuánto cuesta reforzar una viga con fibra de carbono?
El coste depende de la longitud y la carga a transferir, pero orientativamente una viga estándar puede reforzarse por entre 500 y 2.000 € incluyendo materiales, mano de obra y documentación. Es significativamente más económico que la sustitución del elemento o el refuerzo metálico en la mayoría de casos.
